Nya framsteg inom formningstekniken för extrudering av HDPE-rör med stor diameter

Under senare år, drivet av den robusta utvecklingen och storskaliga expansionen av den inhemska PE-industrin – och genom att dra nytta av inneboende fördelar som att vara icke-förorenande, långvariga och ha överlägsna fysikaliska egenskaper, utmärkt motståndskraft mot korrosion och åldring, god köldbeständighet, nötningsbeständighet och hög slagtålighet – har PE-rör framstått som det föredragna valet för rörledningar med stor diameter inom den kommunala vattenförsörjnings- och avloppssektorn. Denna framgång tillskrivs dess låga vikt, enkla installation, överlägsna skarvmetoder, utmärkta flödesegenskaper och kostnadseffektivitet, vilket ger en mycket lovande utsikt för framtida tillväxt. För närvarande domineras marknaden för PE-rör främst av HDPE-produkter, en kategori som omfattar helväggiga rör för vattenförsörjning och avlopp, enkel- och dubbelväggiga korrugerade rör, stålförstärkta korrugerade rör, gasledningar, rör för transport av mineralslam, sand och slam, droppbevattningsrör för jordbruket och diverse andra komposit-, modifierade och tvärbundna rörsystem.

Klassificering av PE-rörråvaror

Först och främst är valet av HDPE-material avgörande; olika kvaliteter av HDPE har distinkta prestandaegenskaper och måste granskas baserat på faktiska produktionskrav. Till exempel, vid tillverkning av PE-rör med stor diameter, är den föredragna HDPE-kvaliteten PE100. Detta material uppvisar enastående motståndskraft mot tryck, slag och korrosion, samtidigt som det uppfyller de stränga hållfasthetskraven som är förknippade med rör med stor diameter.

För produktion av tjockväggiga rör är det dock lämpligt att välja kvaliteter som har "anti-sag"-egenskaper. Under tillverkningsprocessen av tjockväggiga rör – på grund av den betydande materialtjockleken – finns det en benägenhet för "smält-sag". HDPE-material med anti-sag-egenskaper bibehåller överlägsen stabilitet vid förhöjda temperaturer, vilket garanterar kvaliteten och den strukturella integriteten hos de färdiga rören.

Utöver de två scenarier som nämns ovan finns det flera andra faktorer som bör beaktas. Till exempel bör rör avsedda för långvarig exponering i utomhusmiljöer tillverkas av HDPE-kvaliteter som uppvisar överlägsen väderbeständighet; omvänt kräver rör konstruerade för att transportera korrosiva medier HDPE-kvaliteter som kännetecknas av exceptionell korrosionsbeständighet.

Följaktligen är det vid val av HDPE-material absolut nödvändigt att identifiera den lämpligaste kvaliteten baserat på specifika produktionskrav, för att därigenom säkerställa att de tillverkade rören kan uppfylla driftskraven i ett brett spektrum av komplexa miljöer. Dessutom måste man under själva produktionsprocessen noggrann uppmärksamhet ägna åt bearbetningstekniker och kvalitetskontrollåtgärder för att garantera att de resulterande rören uppvisar stabil och tillförlitlig prestanda.

För att uppfylla specifika krav för extruderingsprocesser måste extruderingsmaskinen ha motsvarande funktioner, främst omfattande aspekter som skruvdesign, smälttemperaturreglering, rörformsdesign, vakuumreglering, kontroll av draghastighetsförhållandet och automatiska skärmekanismer.

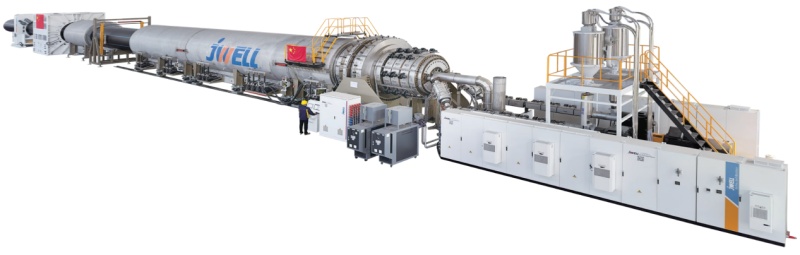

JWELL STORDIAMETER RÖREXTRUDERINGSLINJE

Extrudersektion

För produktion av HDPE-rör med stor diameter använder JWELL Machinery en egenutvecklad huvudextruderserie med ett längd-till-diameter-förhållande (L/D) på 40, i kombination med en spiralmatningsbussning. Denna konfiguration säkerställer höga produktionshastigheter samtidigt som optimal materialmjukgöring och låga smälttemperaturer garanteras. För rörspecifikationer med en ytterdiameter (OD) på 800 mm eller mer – och väggtjocklekar motsvarande SDR 11 eller högre – är extrudern utrustad med en bakmonterad smältkylare. Denna anordning minskar smälttemperaturen innan materialet kommer in i munstycket, vilket minimerar "smältnedsänkning" så mycket som möjligt samtidigt som det möjliggör en minskning av längden på vakuumkyltanken; i slutändan säkerställer detta exceptionell jämnhet i rörets väggtjocklek.

Formdesign

Enkel- eller flerskiktsformen har en spiralstruktur med en flerspiralformad flödesfördelare samt luft- och oljekylningsmekanismer för att minimera materialets uppehållstid i formen och ytterligare stabilisera smälttemperaturen.

Vakuumkontroll

Under vakuumkylnings- och formningsfasen av rörproduktionen säkerställer implementeringen av ett helautomatiskt slutet styrsystem med negativt tryck snabb rörformning och ger en snabb dynamisk respons. Dessutom kan systemet upptäcka vakuumläckor i realtid och automatiskt kompensera för dem, vilket förbättrar stabiliteten i vakuumdimensioneringsprocessen. Genom att automatiskt reglera vakuumpumpens rotationshastighet minskar systemet dessutom inte bara bullernivåerna i vakuumtanken avsevärt utan uppnår också betydande energibesparingar, med en energibesparingsgrad på över 50 %.

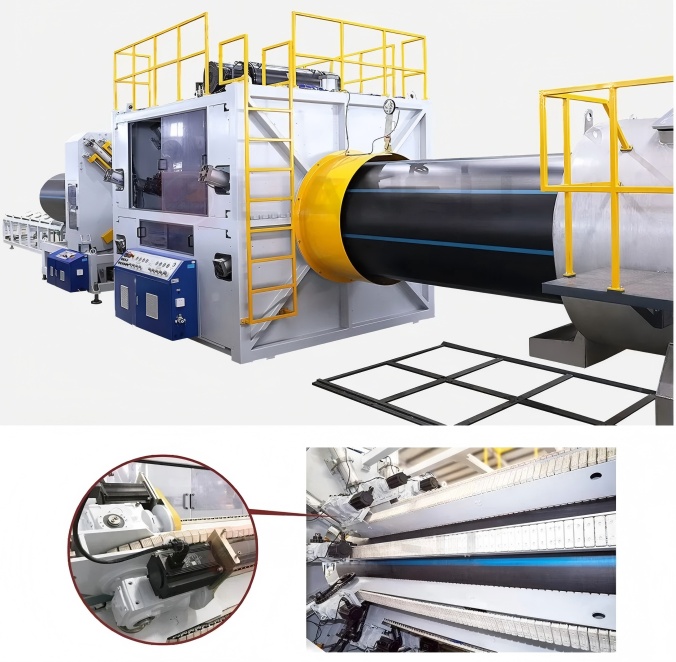

Stabilt grepp

Systemet använder ett synkront styrschema med "en-till-många"-funktion – där en enda drivenhet samtidigt driver flera synkrona servomotorer med permanentmagnet – vilket ger fördelen med stabilt vridmoment vid låga frekvenser. Dessutom säkerställer dess breda hastighetsregleringsområde en smidigare produktionsprocess och minimerar potentiellt produktspill. När det gäller drivspåren används en självexpanderande konturföljande mekanism för att säkerställa en tät och exakt passform mellan kedjorna och styrskenorna, vilket garanterar noggrannheten i drivhastigheten.

Automatiserad skärning

Den har en helautomatiserad, dammfri skärmekanism som kan skära tjocklekar upp till 160 mm. Dessutom är den utrustad med en funktion för "automatisk diameterjustering med en knapptryckning", vilket gör dammfri kapning av ultratjocka rör anmärkningsvärt enkel och intuitiv – vilket möjliggör snabb kapning av rör med varierande specifikationer.

Sammantaget kan val av lämpliga material och matchande utrustning, optimering av produktionsprocesser och förbättring av automatiserings- och kvalitetskontrollnivån effektivt förbättra produktionskvaliteten och effektiviteten hos HDPE-rör med stor diameter.
